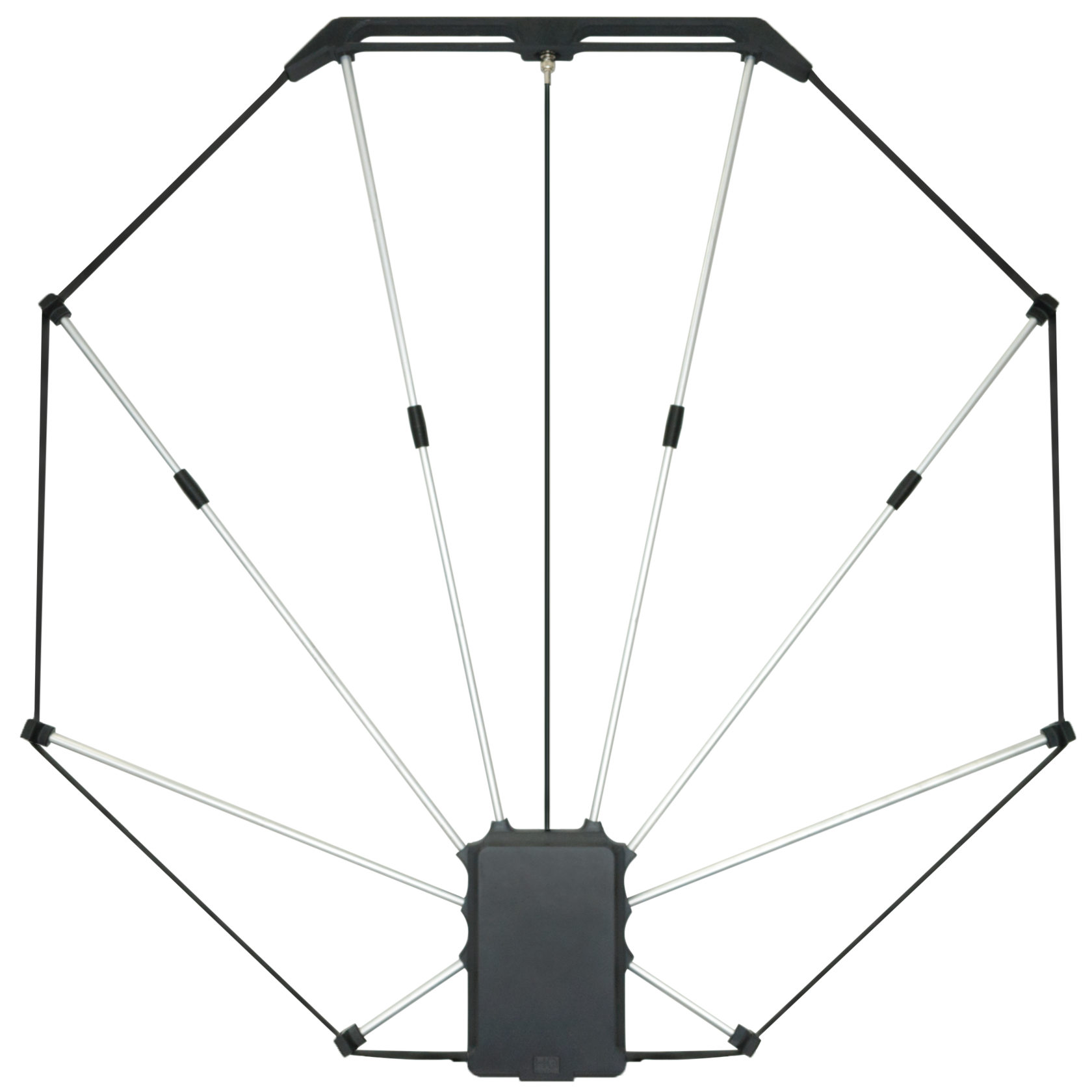

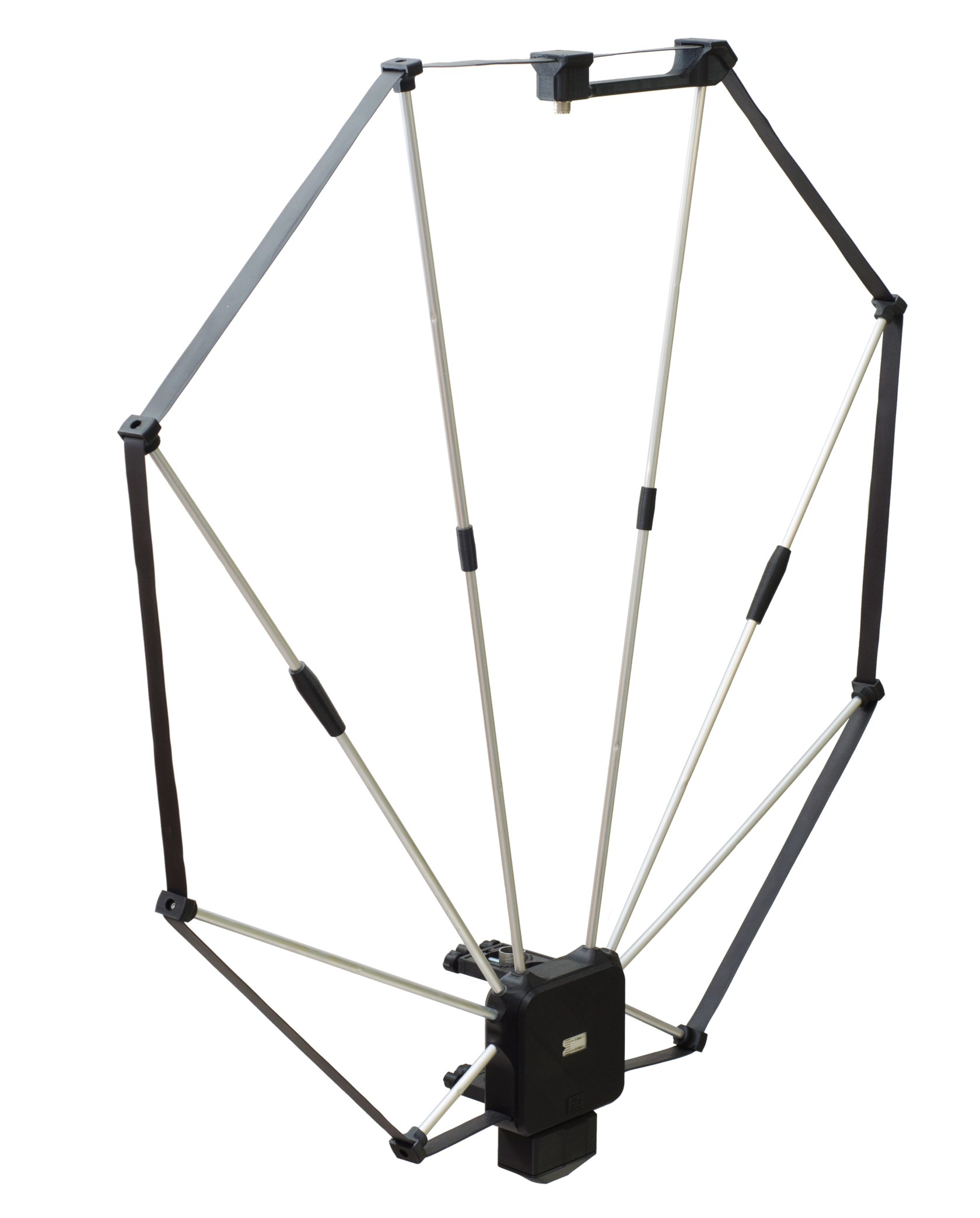

НОВЫЙ ВЗГЛЯД НА АНТЕННУ MAGNETIC LOOP
Магнитная антенна в новом исполнении сочетает в себе уникальные свойства: лёгкий и прочный корпус, компактный дизайн, универсальный интерфейс.
Ключевые характеристики
Диапазон 10-30 МГц
Антенна перекрывает телефонные и телеграфные участки, а также диапазоны цифровых видов связи
Компактность
Высота антенны в собранном виде не превышает 1 м, что во много раз меньше большинства КВ антенн
Автоматический режим
Автоматическая установка КСВ 1.5 и меньше по сигналу в режимах FM, AM, CW и даже SSB!
Поможет в борьбе с помехами на КВ
Два варианта крепления помогут расположить антенну там, где помеха минимальна.
Встроенное крепление для установки вертикально на открытых пространствах
Съемный модуль горизонтального крепления для использования в качестве балконной КВ антенны
Максимальная длина кабеля для работы в автоматическом режиме: 50 м
Штативное крепление
1/4" ISO 1222
Крепление под трубу диаметром
25-40 мм
На 70% легче большинства Magnetic Loop
Модульная конструкция, лёгкий вес. Редкое сочетание для радиолюбительских КВ антенн.
70 Вт
Пиковая мощность
1.5 кг
Вес в сборе
Без привязки к производителю.
Без лишних проводов. Автоматическое согласующее устройство самостоятельно настроит антенну в резонанс - достаточно подать несущую.
Универсальный солдат
Быстрая настройка
Среднее время настройки при работе в пределах диапазона - 2 сек., при смене диапазона - до 11 сек.
Ручной режим
Ручной режим предоставляет функционал малошумящей приемной КВ антенны, без необходимости в передатчике.
Универсальный интерфейс
Без привязки к интерфейсам: совместимость с трансиверами ICOM, Yaesu, Kenwood и др.
Индикация состояния
Устройство покажет текущее состояние антенны, включая готовность настройки и возможные неполадки
Для путешествий и выездов на природу
Компактная КВ антенна, которая помещается в сумку с максимальным габаритом 50 см.
Технические характеристики
Антенный модуль
Диапазон частот: 10 - 30 МГц
Волновое сопротивление: 50 Ом
Коэффициент согласования (КСВ): менее 1.5
Максимальная мощность излучения: 70 Вт
Мощность в 100% цикле: 50 Вт
Частота (МГц)
10
14
18
21
24
28
Коэффициент усиления (дБи)
-2.5
0
+1.4
+1.9
+2.3
+2.5
Устройство управления
Время настройки (режим передатчика FM): 0.1 - 11 с
Время срабатывания защиты от превышения мощности: 10 мс
Максимальная длина соединительного кабеля (автоматический режим): 50 м
Максимальная длина соединительного кабеля (ручной режим): не ограничено
Режимы работы передатчика (автоматический режим): FM, AM, CW, SSB
Питание: 12.5 ± 1.5 В, 0.6 А
Комплектация
Антенный модуль
Устройство управления
Соединительный кабель антенного модуля (10 м)
Соединительный кабель устройства управления (1 м)
Кабель питания 12 В
Кронштейн для горизонтального крепления
Сумка-чехол
